Vaso de pressão

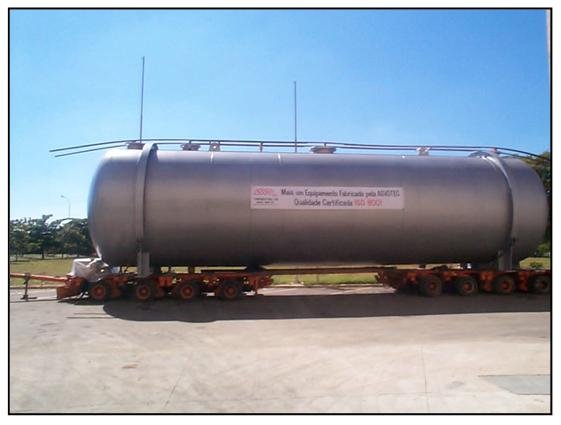

vaso presso 7a

Equipamento:
Vaso para Hidrocarbonetos

Projeto/Construção:
ASME Sec. VIII-DIV. 1

Características Técnicas:
Pressão de Projeto: 3,5 kgf/cm² (man)
Temperatura de Projeto: +150/-45 ºC
Diâmetro Int.: 4.500 mm
Comprimento LT/LT/Total:16.000/18.281 mm
Espessura: Costado/Tampo 16,0/16,0mm
Peso Liquido: 42.500 kgs.
Material: A-516-70 N
Posição de Trabalho: Horizontal


vaso presso 18a

Equipamento:
Vaso de Refluxo da Fracionadora

Projeto/Construção:
ASME Sec. VIII-DIV. 1
Serviço com H2S Classe “C”

Características Técnicas:
Pressão de Projeto: 3,5 kgf/cm² (man)
Temperatura de Projeto: 103 ºC
Diâmetro Int.: 4.000 mm
Comprimento LT/LT/Total:14.000/16.000 mm
Espessura Costado/Tampo: 12,5 /16,0mm
Peso Liquido: 33.880 kgs.
Material: A-516-60
Posição de Trabalho: Horizontal


vaso persso 20a

Equipamento:
Vaso de Pressão de Carga de MVC

Projeto/Construção:
ASME Sec. VIII-DIV. 1

Características Técnicas:
Pressão de Projeto: 8,8 kgf/cm² (man)
Temperatura de Projeto: 50 ºC
Diâmetro Int.: 3.300 mm
Comprimento LT/LT/Total: 9.600/16.380 mm
Espessura: Costado/Tampos: 16,0/19,0 mm
Peso Liquido: 21.220 kgs.
Material: A-516-70
Posição de Trabalho: Vertical


vaso presso 21a

Equipamento:
Vaso Depurador de Golfinho

Projeto/Construção:
ASME Sec. VIII-DIV. 2

Características Técnicas:
Pressão de Projeto: 80,0 kgf/cm² (man)
Temperatura de Projeto: 60 ºC / - 25 ºC
Diâmetro Int.: 1.830 mm
Comprimento LT/LT/Total: 6.400/10.170 mm
Espessura: Costado/Tampos: 50,0/30,0 mm
Peso Liquido: 23.450 kgs.
Posição de Trabalho: Vertical
Forjados SA-350 LF2 Cl. 1
Material: Chapas:SA-516-70 N
-Normalizadas
-Forno Elétrico
-Desgaseificação a Vácuo
-Tratamento Térmico Simulado das Chapas 3 Ciclos
-Teste de Impacto: -25 ºC Norma ASTM: A-370
-Teste de Tração: Norma ASTM: A-370
-Teste de Dureza: Norma ASTM: A-370
-Teste de Ultra Som: Norma A-578 Nível C + S1
